2013.04.10_OR게이트동작테스트

1 . IC7432 ( OR 논리게이트 )

- 14번 Vcc, 7번 GND

2 . 내부전류가 흐르면 켜진상태가 유지되므로 입력 두부분에 저항을 GND에 연결한다.

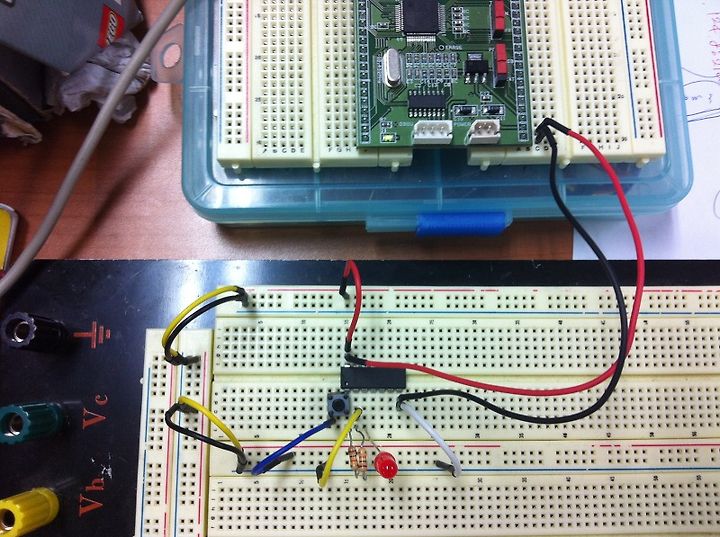

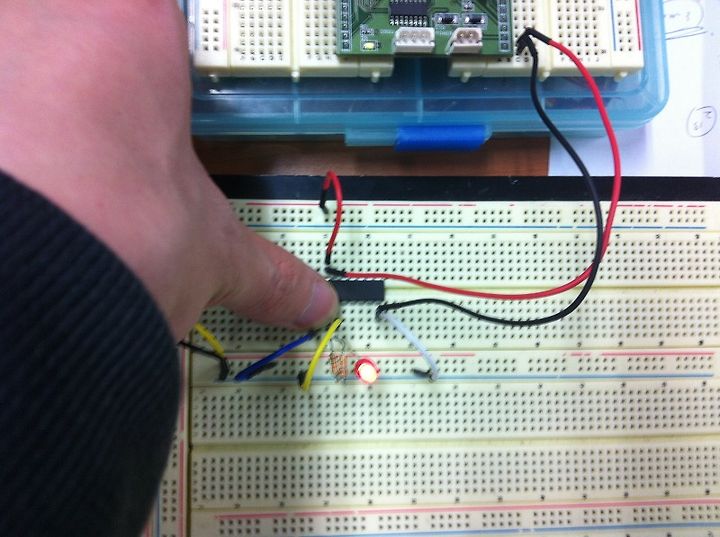

3. Pin 1,2 입력 / Pin  3 출력으로 잡고 회로를 만든다.

▶ OR 게이트

입력		출력
A	B	X
0 (off)	0 (off)	0 (off)
0 (off)	1 (on)	1 (on)
1 (on)	0 (off)	1 (on)
1 (on)	1 (on)	1 (on)
